一丶气动薄膜三通调节阀简介
ZMAX(Q)系列气，动薄膜三通调节阀采用双阀芯上下导向结构，配用多种弹簧执行机构，阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温作用，或液体不等量分流，满足不同工况的使用要求。该阀体具有结构紧凑，重量轻、动作灵敏、压降损失小、允许压新式高、阀容量大、流量特性精确和维护方便等优点，可用于各种不同的工作条件，特别适用于石油工业垫交换器的温度控制系统和期货各行各业的自动化控制。
该阀有合（分）流普通型、合（分）流高温型等多咱形式。产品公称压力等级有PN1.6、4.0、6.4;阀体公称范围DN25~400；泄露等级由II,IV级；流量特性为直线和等百分比。多种品种规格可供选择。
二丶气动薄膜三通调节阀主要零件常用材料
名称 | 材质 |
阀体 | ZG230-450、ZG0Cr18Ni9 |
阀芯阀座 | 0Cr18Ni9、0Cr18Ni9+PETF、0Cr18Ni9+司太菜合金 |
阀杆 | 0Cr18Ni9、2Cr13 |
推杆 | 0Cr18Ni9、2Cr13 |
弹簧 | 60Si2Mn |
波纹管 | 0Cr18Ni9 |
填料 | PTEF、柔性石墨 |
波纹膜片 | 夹增强尼龙织物丁晴橡胶 |
膜盖 | A3、0Cr18Ni9 |
垫片 | 0Cr18Ni9、石墨缠绕垫片（V6590）、F4 |
填料 | PETF、柔性石墨 |
三、气动薄膜三通调节阀主要技术参数
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
阀座通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
额定 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1960 | 1960 | 2560 | |||
公称压力 | 1.6、2.5、4.0、6.4、10 | ||||||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | 130 | |||||||||||
薄膜有效面积 | 280 | 350 | 560 | 900 | 1400 | 活塞式 | |||||||||||
信号范围 | 20-100、40-200、80-240 | ||||||||||||||||
气源压力 | 0.1-0.4 | ||||||||||||||||
固有流量特性 | 线性、等百分比、快开 | ||||||||||||||||
固有可调比 | 30:1 | ||||||||||||||||
泄露等级 | III、IV | ||||||||||||||||
法兰尺寸 | 符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准 | ||||||||||||||||
阀体材质 | WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 | ||||||||||||||||
阀芯材质 | 304、316、420、钛、镍、哈氏合金、Monel等 | ||||||||||||||||
工作温度℃ | -40~+230℃（常温）、+230℃~+450℃（中温）、+450~+560℃（高温）、-40~-196℃（低温） | ||||||||||||||||
系列类型 | 常温型、中温型、低温型、波纹管密封型、夹套保温性、调节切断型 | ||||||||||||||||

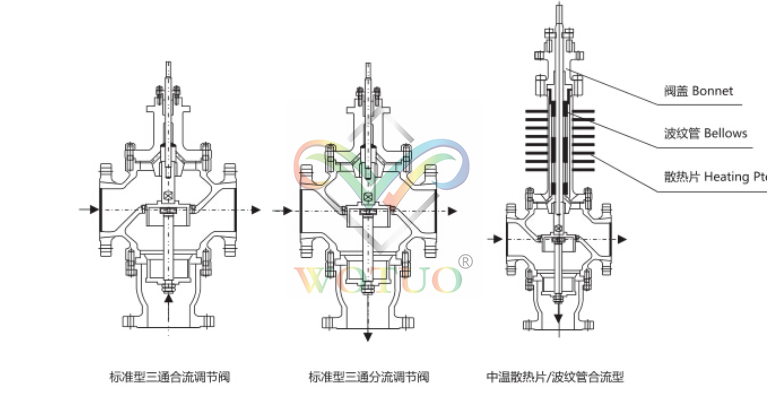

四丶气动薄膜三通调节阀结构原理图

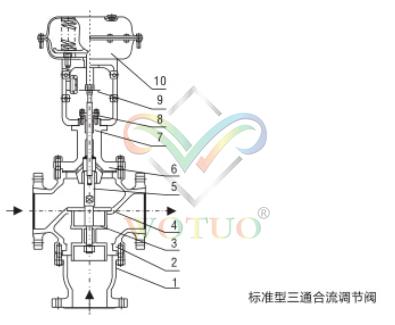

（1）气动薄膜三通调节阀结构原理图：
（2）上图所示数字含义：
序号 | 名称 |
1 | 接管 |
2 | 阀体 |
3 | 阀芯 |
4 | 阀座 |
5 | 阀芯杆 |
6 | 阀盖 |
7 | 填料 |
8 | 填料压盖 |
9 | 指示盘 |
10 | 执行机构 |
五丶气动薄膜三通调节阀主要性能指标
序号 | 项目 | 性能指标 | ||
不带定位器 | 带定位器 | |||
1 | 基本误差（%） | ±5 | ±1 | |
2 | 回差＜（%） | 3 | 1 | |
3 | 死区＜（%） | 3 | 0.4 | |
4 | 始终点偏差＜（%） | 始点 | ±5 | ±1 |
终点 | ±2.5 | |||
5 | 额定行程偏差＜（%） | ±2.5 | ||
6 | 允许泄漏量＜（%） | 10-3X阀额定容量 | ||
7 | 额定流量系数偏差 | ±10 | ||
8 | 固有流量特性 | 符合IEC534-1和GB/T4213-93中规定的斜率偏差要求 | ||
六、气动薄膜三通调节阀外形尺寸及重量

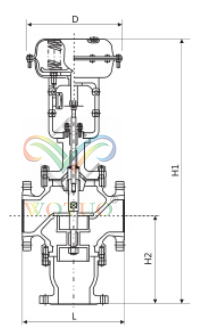

（1）气动薄膜三通调节阀外形尺寸图
（2）气动薄膜三通调节阀尺寸及重量表
公称通径 | 合流 | 外流 | ||||||||||||||||
行程 | D | L | H1 | H2 | L | H1 | H2 | |||||||||||
PN MPa | PN MPa | PN MPa | PN MPa | |||||||||||||||
1.6 | 4.0 | 6.4 | 高温型 | 中温型 | 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 | 高温型 | 中温型 | 1.6 | 4.0 | 6.4 | |||
25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
32 | 16 | 325 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
50 | 25 | 325 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
80 | 40 | 410 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
125 | 60 | 495 | 410 | 430 | 440 | 1029 | 1344 | 260 | 300 | 300 | 410 | 430 | 440 | 1050 | 1265 | 285 | 320 | 325 |
150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 465 | 475 | 1060 | 1275 | 305 | 340 | 345 |
200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | 474 | 474 | 635 | 660 | 670 | 1525 | 2800 | 540 | 540 | ||
300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | 612 | 612 | ||
注：公称通径小于80的分流阀采用同口径的合流阀代替
七、订货须知
订货时请填写《规格书》或注明以下内容：
1.若订货钱还未选定型号，请向我们提供你的使用参数：
（1）公称通径、额定流量系数KV。
（2）流体性质（包括公称压力、温度、粘度或酸碱性）。
（3）信号压力及电源。
（4）流量特性。
（5）阀的开关形式。
（6）阀体和各部件材料。
（7）是否带附件，说明附件型号，以便我们为您正确选型。
2.若已经有设计单位选定我公司的产品型号，请按型号直接像我公司销售部订购。
3.当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
