一丶电子式电动单座、套筒调节阀简介
ZDLP、ZDLM系列电子式电动单座、套筒调节阀，接受调节仪表输入的（4-20mADC 0-10mA DC或1-5V DC）等控制信号及电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用与精确控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值，是符合IEC标准的调节阀产品。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
二丶电子式电动单座、套筒调节阀主要技术参数
1.电动单座阀技术参数：
公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||
阀座直径（mm） | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||
额定KV | 线性 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |||||
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||||||
公称压力 | 1.6、2.5、4.0、6.4、10 | |||||||||||||||||||
行程 | 16 | 25 | 40 | 60 | ||||||||||||||||
流量特性 | 线性、等百分比、快开 | |||||||||||||||||||
工作温度℃ | -40~+230℃（常温型）、敷散热片式+230℃~+450℃（中温型）、特殊订货 | |||||||||||||||||||
法兰尺寸 | 符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准 | |||||||||||||||||||
阀体材质 | WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 | |||||||||||||||||||
阀芯材质 | 304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 | |||||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
上阀盖形式 | 普通式（常温）、散热片式（中温） | |||||||||||||||||||
配用电动执行机构 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | ||||||||||||||
361L | 361LSA-08 361LXA-08 | 361LSA-20 361LXA-20 | 361LSB-30 361LXB-30 | 361LSB-50 361LXB-50 | 361LSC-65 361LXC-65 | |||||||||||||||
2.电动套筒阀技术参数：
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
阀座通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
额定KV | 线性 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||||
等百分比 | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 275 | 360 | 640 | 960 | 1300 | ||||||
公称压力 | 1.6、2.5、4.0、6.4、10 | |||||||||||||||||
行程 | 16 | 25 | 40 | 60 | 100 | |||||||||||||
流量特性 | 线性、等百分比、快开 | |||||||||||||||||
工作温度℃ | -40~+230℃（常温型）、敷散热片式+230℃~+450℃（中温型）、特殊订货 | |||||||||||||||||
法兰尺寸 | 符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、DIN等标准 | |||||||||||||||||
阀体材质 | WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 | |||||||||||||||||
阀芯材质 | 304、316、WC6、WC9、钛、镍、哈氏合金、Monel等 | |||||||||||||||||
阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||
上阀盖形式 | 普通式（常温）、散热片式（中温） | |||||||||||||||||
系列类型 | 常温型、中温型、低温型、波纹管密封型、夹套保温性、调节切断型 | |||||||||||||||||
配用电动执行机构 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL-320 | ||||||||||||
361L | 361LSA-20 361LXA-20 | 361LSB-30 361LXB-30 | 361LSB-50 361LXB-50 | 361LSC-65 361LXC-65 | 361LSC-99 361LXC-99 | |||||||||||||
注：本公司生产套筒阀最大口径至DN400
三、电子式电动单座、套筒调节阀电动执行机构技术参数
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
PSL | 361L | PSL | 361L | PSL | 361L | 电源：AC200V 50HZ (信号线用屏蔽线) 输出信号：DC4~20Ma 防护等级：IP6A 带手轮 | 电源：AC200V 50HZ (信号线用屏蔽线) 输出信号：DC4~20mA 防护等级：IP65 隔爆标志：Exd IIBT4 带手轮 |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | ||
361LXA-08 | 800 | 4.2 | |||||
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
361LXA-20 | 2000 | 2.1 | |||||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
361LXB-30 | 3000 | 3.5 | |||||
206 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
361LXB-50 | 5000 | 1.7 | |||||
312 | 361LSC-65 | 12000 | 0.6 | ||||
320 | 361LSC-99 | 20000 | 1.0 | ||||
四、电子式电动单座、套筒调节阀主要性能指标
项目 | 指标值 | ||
基本误差 | 配361L±；配PSL±1.0 | ||
回差 | 配361L2.0；配PSL1.0 | ||
死区 | 配361L3.0；配PSL1.0 | ||
始终点偏差 | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 50:1 | ||
额定行程偏差 | ±2.5 | ||
泄漏量 | 符合JB/T7387-94IV级小于阀的额定容量x10-14 | ||
五、电子式电动单座、套筒调节阀主要性能指标
1.电动套筒允许压差：
公称通径 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
执行机构 | 允许压差 | ||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||
PSL320 | 1.26 | 0.87 | 0.49 | ||||||||||||
配361L | 261LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||
361LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||
361LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||
361LSC-99 | 0.63 | 0.44 | 0.25 | ||||||||||||
注：实际配置根据工艺参数确定。如果最大工作压差超出上表范围，请与我公司联系。
2.电动套筒允许压差：
公称通径 | 25 | 50 | 65 | 80 | 100 | 200 | 250 | 300 | |||||
阀座通径 | 32 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差 | ||||||||||||
配 | PSL202 | 6.4 | 6.4 | 6.4 | 5.1 | 6.4 | |||||||
PSL204 | 6.4 | 5.62 | |||||||||||
PSL208 | 6.4 | 6.31 | 3.97 | ||||||||||
PSL320 | 6.4 | 4.14 | |||||||||||
配 | 361LSA-20 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||
361LSB-50 | 6.4 | 6.25 | |||||||||||
361LSC-65 | 6.4 | 4.32 | 3.23 | ||||||||||
361LSC-99 | 3.31 | 2.7 | |||||||||||
注：实际配置根据工艺参数确定。如果最大工作压差超出上表范围，请与我公司联系
六、电子式电动单座、套筒调节阀外形尺寸及重量

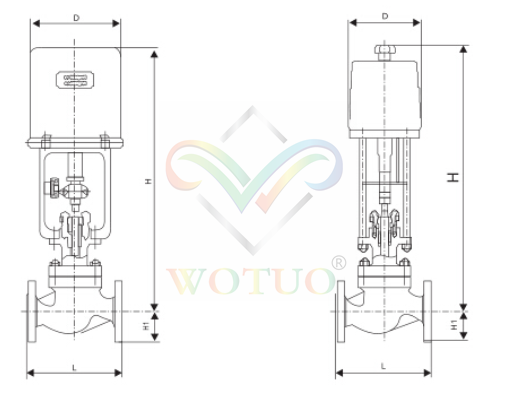

1.电子式电动单座、套筒调节阀外形尺寸示意图：
2.电子式电动单座、套筒调节阀外形尺寸表：
公称通径 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
L | PN16 | 187 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 673 | 737 | |
PN40 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 708 | 775 | ||
PN64 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 752 | 819 | ||
H(PN16) | 52.5 | 57.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 140 | 167.5 | 202.5 | 230 | ||
配PSL | H | 普通型 | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
散热片型 | 888 | 900 | 935 | 937 | 1025 | 1037 | 1055 | 1255 | 1280 | 1532 | 1825 | ||
D | 176 | 225 | |||||||||||
重量 | 14 | 16 | 25 | 28 | 40 | 50 | 65 | 150 | 250 | 380 | 550 | ||
配361L | H | 普通型 | 500 | 512 | 652 | 660 | 770 | 780 | 790 | 1080 | 1125 | 1250 | 1265 |
散热片型 | 650 | 652 | 822 | 822 | 950 | 960 | 970 | 1310 | 1360 | 1530 | 1545 | ||
D | 225 | 310 | |||||||||||
重量 | 20 | 22 | 30 | 35 | 50 | 60 | 75 | 180 | 280 | 420 | 580 | ||
注：高度、重量为参考值，视选用执行机构而定。
七丶订货须知
订货时请填写《规格书》或注明以下内容：
1.若订货钱还未选定型号，请向我们提供你的使用参数：
（1）公称通径、额定流量系数KV。
（2）流体性质（包括公称压力、温度、粘度或酸碱性）。
（3）信号压力及电源。
（4）流量特性。
（5）阀的开关形式。
（6）阀体和各部件材料。
（7）是否带附件，说明附件型号，以便我们为您正确选型。
2.若已经有设计单位选定我公司的产品型号，请按型号直接像我公司销售部订购。
3.当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
