一、电动温度调节阀简介
ZZWPE电动温度调节阀(电动温度调节阀)，由控制阀门、执行嘎嘎、传感器和毛细管等部件组成，按用途分为加热型和冷却型。电动温度调节阀（适用于较大口径及导热油控制），该法最大的特点只需要普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。电动温度调节阀主要适用于液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门关闭（冷却型）
二、电动温度调节阀的特点
1.控制精度高，工作稳定，安全可靠。
2.感温液体膨胀均匀，比例式调节控制阀。
3.温度设定操作简单，调节方便。
4.体积小、重量轻、安装方便。
三、电动温度调节阀工作原理
电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，诸法新全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器及产生相依线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行性机构，驱动阀芯渐开，世界之俺抛物线特性流入储热箱，进行加热直至设定值。这样被控制介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
四、电动温度调节阀主要技术参数
阀体形式 | 直通铸造球型阀 |
公称通径 | ＤＮ１５～２００ｍｍ |
公称压力 | ＰＮ１.６、２.５、４.０、６.４ＭＰａ |
法兰标准 | ＧＢ／Ｔ９１１３、ＪＢ／Ｔ７９ |
连接形式 | 法兰（ＦＦＲＦＲＴＪ）、焊接（ＳＷＢＷ）、螺纹（适用于“１”以内） |
阀盖形式 | 标准型－１７~+230℃、高温型+230~+450℃ |
压盖型式 | 压盖型式螺栓压紧式 |
密封填料 | 密封填料Ｖ型聚四氟乙烯填料、含浸聚四氟乙烯、石棉材料、石棉纺织填料、石墨填料 |
五、电动温度调节阀执行机构、传感器、毛细管
执行器机构 | 执行器型号3810系列、PSL系列 |
主要技术参数 | 电源电压：220V/50HZ |
输入信号：4-20mA或1-5V·DC | |
输出信号：4-20m·DC | |
防护等级:相当IP55 | |
防爆等级:Exd II BT4、手操功能：手柄 | |
环境温度：-25~+70℃、环境温度：≤95% | |
温包、毛细管材料 | 温包、毛线管材料H62、1Cr18Ni9Ti |
毛细管长度 | 毛细管长度3米、5米、10米 |
温度控制范围 | 温度控制范围0~250℃ |
设定值偏差 | 设定值偏差±2℃ |
六、电动温度调节阀阀内件
阀芯形式 | 单座式阀芯 |
流量特性 | 直线性 |
七、电动温度调节阀电动温度调节阀主要零件材料及内部结构图
序号 | 名称 | 材料 | |||
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 316 | 316L |
3 | 垫片 | PTFE/金属石墨垫片 | |||
4 | 阀芯 | 304 | 304 | 316 | 316L |
5 | 导向套 | 304 | 304 | 316 | 316L |
6 | 阀盖 | WCB | CF8 | CF8M | CF3M |
7 | 阀杆 | 304 | 304 | 316 | 316L |
8 | 填料 | PETF/柔性石墨 | |||
9 | 弹簧 | 65Mn | |||
10 | 螺母 | 304 | 304 | 316 | 316L |
八、电动温度调节阀电动温度调节阀额定行程与流通能力、泄漏标准
公称通径（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 10 | 160 | 250 | 400 | 630 | |
额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
调节精度(℃) | ±1~±5 | |||||||||||
使用介质 | 蒸汽、水、油、气体 | |||||||||||
允许泄漏量 | 硬密封 | 10-4X阀额定容量 | ||||||||||
软密封 | “0” | |||||||||||
L | PN16/25 | 181 | 181 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN40 | 194 | 194 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
PN64 | 206 | 20 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 211 | 234 | 270 | 294 | 331 | |
H2 | CHL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
3810 | 373 | 373 | 495 | 195 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
九、电动温度调节阀型号编制说明
产品类别 | 执行器大类 | |||||||
Z | 自力式 | |||||||
W | 温度 | |||||||
调节机构 | P | N | M | 调节阀单座、双座。套筒 | ||||
机构类型E | E | 带电控驱动 | ||||||
公称压力 | 16 | 1.6MPa | ||||||
阀芯作用方式 | B | 加热型 | ||||||
K | 冷却型 | |||||||

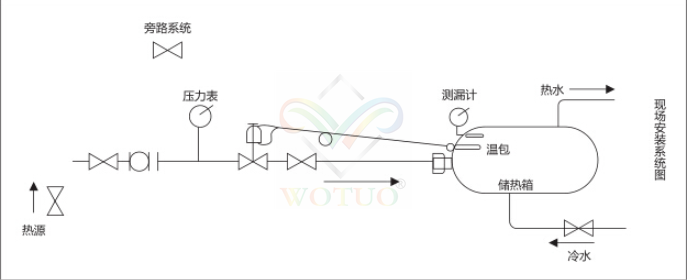

十、电动温度调节阀安装方法
