一、氯气波纹管截止阀的产品详情
1.氯气波纹管截止阀的技术规范
设计标准：GB/T 12235-2007
结构长度：GB/T 12221-2005
连接法兰：HG/T 20592-97
试验和检验：JB/T 9092-99
2.氯气波纹管截止阀的应用
剧毒和强腐蚀性气体
3.氯气波纹管截止阀的主要优点
（1）波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间行程一个金属屏障，确保阀杆零泄漏。
（2）阀瓣采用锥形设计，密封面与介质成流线型，密封性能更好，使用寿命更长。
（3）双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，并符合国际密封标准。
（4）阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
（5）人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
二、氯气波纹管截止阀的性能规范
性能规范表 | |||
公称压力 | PN | MPa | |
试验压力 | 强度试验 | 1.5PN | |
密封试验 | 1.1PN | ||
气密封试验 | 0.6 | ||
— | — | ||
适用温度 | -196℃~600℃ | ||
三、氯气波纹管截止阀的主要零部件材质

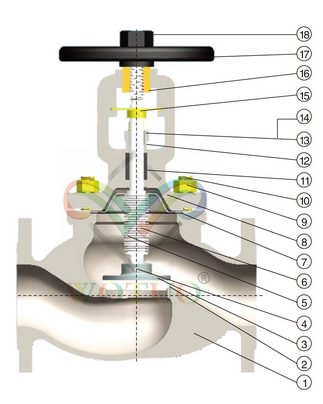

1.氯气波纹管截止阀的主要结构图
上图所表数字含义
序号 | 名称 | 材质 |
1 | 阀体 | LF2、LCB、耐蚀钢 |
2 | 阀座 | Stellite、PTFE |
3 | 阀瓣 | F316L |
4 | 轴销 | S.S316L |
5 | 波纹管组件 | 316L、H-C276 |
6 | 阀杆 | F316L |
7 | 垫片 | PTFE Flexible graphite+不锈钢 |
8 | 阀盖 | LF2、LCB、耐蚀钢 |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 双头螺栓 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨、PETF |
12 | 压板 | LF2、LCB、耐蚀钢 |
13 | 千斤螺栓 | ASTM A193-B7、A193-B8 |
14 | 六角螺母 | ASTM A194-2H、A194-8 |
15 | 定位片 | 45# |
16 | 阀母 | 铜合金、D2、BL2 |
17 | 手轮 | 碳钢 |
18 | 并帽 | 45# |
四、氯气波纹管截止阀的主要外形连接尺寸

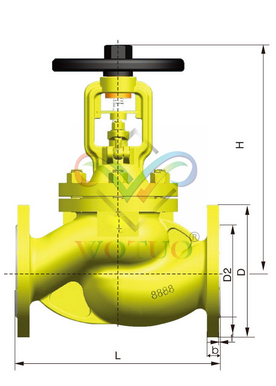

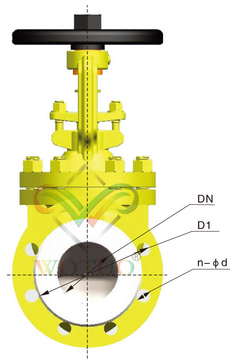

1.氯气波纹管截止阀的主要外形连接图
2.氯气波纹管截止阀的外形连接尺寸表
口径 DN | 主要连接尺寸 | ||||||
PN16 | |||||||
总长 | 外圆 | 中心 | 水介 | 法兰厚 | 水介厚 | n-φd | |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
65 | 290 | 185 | 145 | 122 | 20 | 3 | 4-φ18 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-φ18 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-φ18 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-φ18 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-φ22 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-φ22 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-φ26 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-φ26 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-φ26 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16-φ30 |
PN25 | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 8-φ18 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-φ18 |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 8-φ22 |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-φ26 |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-φ26 |
200 | 600 | 360 | 310 | 278 | 30 | 3 | 12-φ26 |
250 | 730 | 425 | 370 | 335 | 32 | 3 | 12-φ30 |
300 | 850 | 485 | 430 | 395 | 34 | 4 | 16-φ30 |
350 | 980 | 555 | 490 | 450 | 38 | 4 | 16-φ33 |
400 | 1100 | 620 | 550 | 505 | 40 | 4 | 16-φ36 |
PN40 | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 8-φ18 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-φ18 |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 8-φ22 |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-φ26 |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-φ26 |
200 | 600 | 375 | 320 | 285 | 34 | 3 | 12-φ30 |
250 | 730 | 450 | 385 | 345 | 38 | 3 | 12-φ33 |
300 | 850 | 515 | 450 | 410 | 42 | 4 | 16-φ33 |
350 | 980 | 580 | 510 | 465 | 46 | 4 | 16-φ36 |
400 | 1100 | 660 | 585 | 535 | 50 | 4 | 16-φ39 |
