一、锻钢波纹管截止阀的产品详情
1.技术规范
设计标准:DIN 3352/GB/T122234-2007
结构长度:DIN 3202/GB/T12221-2005
连接法兰:DIN 2543-2545/HG/T20592-97
试验和检验:DIN 3230/JB/T9092-99
2.应用
石油、化工、制药、化肥、电力等行业。
3.产品主要优点
（1）波纹管密封截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
（2）阀瓣采用锥形设计，密封面与介质呈流线型，密封性能更好，使用寿命更长。
（3）双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄露，并符合国际密封标准。
（4）阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
（5）人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。
二、锻钢波纹管截止阀性能规范表
性能规范表 | |||
公称压力 | PN | MPa | |
试验压力 | 强度试验 | 1.5×PN | |
密封试验 | 1.1×PN | ||
气密封试验 | 0.6×PN | ||
波纹管组件试验 | 1.1×PN | ||
适用温度 | -196℃~600℃ | ||
三、锻钢波纹管截止阀主要零部件材质

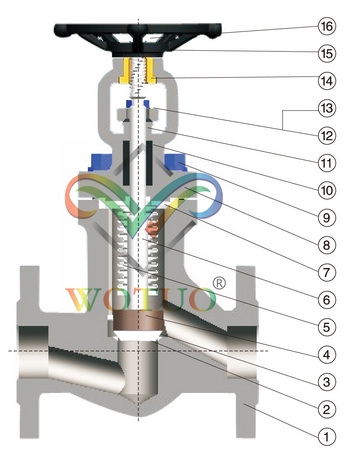

（1）锻钢波纹管截止阀的结构示意图
上示图片数字所代表含义如下表：
序号 | 名称 | 材质 |
1 | 阀体 | A105、F304、F316 |
2 | 阀座 | 304、Stellite |
3 | 阀瓣 | 2Cr13、F304、F316 |
4 | 轴销 | S.S304、S.S316 |
5 | 波纹管组件 | S.S304、S.S316L |
6 | 阀杆 | 2Cr13、F304、F316 |
7 | 垫片 | 柔性石墨+不锈钢 |
8 | 阀盖 | WCB、CF8、CF3 |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 双头螺栓 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨 |
12 | 压板 | WCB、CF8 |
13 | 千斤螺栓 | ASTM A193-B7、A193-B8 |
14 | 六角螺母 | ASTM A194-2H、A194-8 |
15 | 定位片 | 45# |
16 | 阀母 | 铜合金、D2、BL2 |
17 | 手轮 | 碳钢 |
18 | 并帽 | 45# |

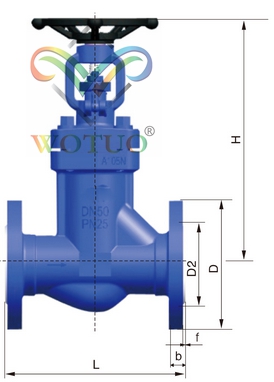

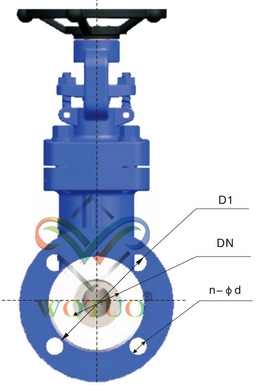

四、锻钢波纹管截止阀主要连接尺寸
（1）
口径DN | 主要连接尺寸 | ||||||
PN16 | |||||||
总长（L） | 外圆（D） | 中心（D1） | 水介（D2） | 法兰厚（b） | 水介厚（f） | n-φd | |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
PN25 | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
PN40 | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-φ14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-φ18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-φ18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-φ18 |
