一、德标波纹管截止阀优点：
1、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
2、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。
3、使用寿命长，减少维修次数，降低经营成本。
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
二、德标波纹管截止阀使用范围：
德标波纹管截止阀适用于导热油、有毒、易燃、渗透性强、污染环境.带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。德标波纹管截止阀是在普通截止阀阀腔的阀杆部位增加了波纹管组件，可以有效的防止阀杆密封失效。波纹管密封与填料密封共同作用，形成了双重密封，确保了轴向动密封的可靠性。填料在长时间使用过程中易产生泄漏，设计中采用加载填料压紧机构，使填料的密封更加持久可靠。德标波纹管截止阀采用两节波纹管串联，既保证了行程要求，又防止了波纹管失稳。
三、德标波纹管截止阀制造标准：
结构形式 construction | BB-BG-OS&Y |
驱动方式 operation | 手动hand-operated |
气动 pneumatic | |
设计标准 design standard | DIN3356 |
结构长度 .face to face dimension | DIN3202 |
连接法兰 flanged ends | DIN2543-2545 |
试验和检验 test&inspection | DIN3230 |
四、德标波纹管截止阀性能检验：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |

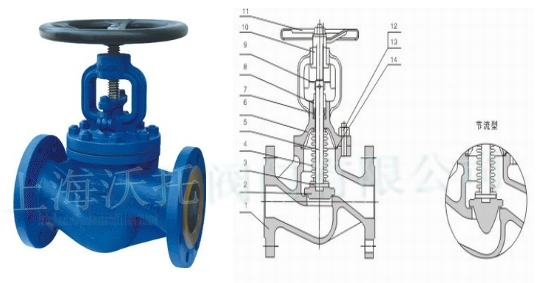

五、德标波纹管截止阀零部件材质：
序号NO. | 名称part name | 材质material |
1 | 阀体body | GS-C25、CF8、CF3 |
2 | 阀瓣disc | 2CR13、F304、F316 |
3 | 轴销hinge pin | F304、F316 |
4 | 波纹管组件bellows. combination | F304、F316L |
5 | 阀盖bonnet | GS-C25、CF8、CF3 |
6 | 填料packing | 柔性石墨Flexible, graphite、PTFE |
7 | 压套gland | 25#、F304、F316 |
8 | 定位片locator | 25#、F304、F316 |
9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
10 | 手轮hand wheel | 碳钢carbon steel |
11 | 并帽cap | 25# |
12 | 油杯oil cup | 黄铜brass |
13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
15 | 垫片gasket | 柔性石墨+不锈钢 |
16 | 阀杆stem | 2Cr13、F304、F316 |
六、德标波纹管截止阀尺寸
压力等级 | PN16 | |||||||||||||
口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
七、德标波纹管截止阀外形尺寸
压力等级 | PN25 | |||||||||||||
口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 5.5 | 7.5 | 10 | 12.5 | 19 | 24 | 43 | 57 | 79 | 135 | 285 | 415 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
八、德标波纹管截止阀连接尺寸
压力等级 | PN40 | |||||||||||||
口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
重量(kg)Weight | 4 | 4.5 | 6 | 8 | 11.5 | 13.5 | 20 | 25 | 45 | 60 | 83 | 158 | 305 | 440 |
行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
九、德标波纹管截止阀选用原则：
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间,易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。
