微阻球型止回阀

微阻球型止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。微阻球型止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。微阻球型止回阀水平或垂直安装均可,可用于冷水、热水、工业及生活污水…

微阻球型止回阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

一、微阻球型止回阀概述:

微阻球型止回阀,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤。水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵,介质温度为0-80℃。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。适用介质:水及弱腐蚀性流体。

二、微阻球型止回阀零部件材料:

零件名称

阀体

阀瓣

阀座

弹簧

材料

铸铁、球铁、铸钢

铸铜、不锈钢

铜、不锈钢

不锈钢

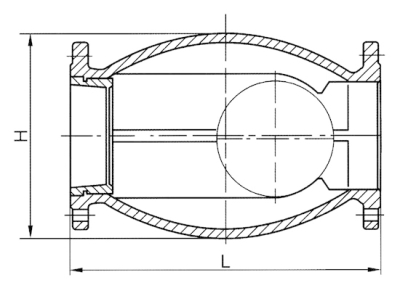

三、微阻球型止回阀外形连接尺寸:  微阻球型止回阀,微阻球型止回阀结构图,止回阀

公称通径

50

65

80

100

125

150

200

250

300

L(mm)

250

280

310

350

400

450

550

650

750

H (mm)

180

210

225

245

280

320

380

450

510

连接尺寸

法兰连接尺寸PN1.0MPaGB4216.4-84PN1.6MPaGB4216.5-84

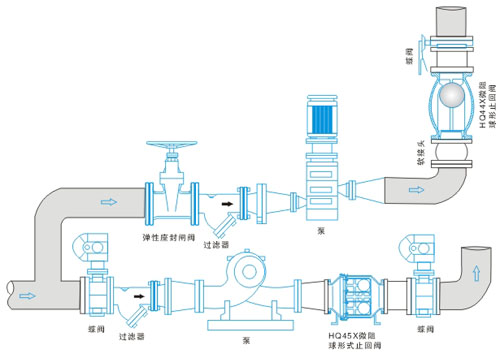

四、微阻球型止回阀安装示意图:微阻球型止回阀,微阻球型止回阀安装示意图,止回阀

五、微阻球型止回阀选型标准:

1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;

2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;

3、球形止回阀适用于中低压管路,可以制成大口径

4、球形止回阀的壳体材料可以用不锈钢制作,密封件的空心球体可以包裹聚四氟乙烯工程塑料,所以在一般腐蚀性介质的管路上也可应用,工作温度在-101--150℃之间,其公称压力≤4.0MPa,公称通经范围在DN200—DN1200之间;

5、对于DN50mm以下的高中压止回阀,宜选用立式升降止回阀和直通式升降止回阀;

6、对于DN50mm以下的低压止回阀,宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀;

7、对于DN大于50mm、小于600mm的高中压止回阀,宜选用旋启式止回阀;

8、对于DN大于200mm、小于1200mm的中低压止回阀,宜选用无磨损球形止回阀;

9、对于DN大于50mm、小于2000mm的低压止回阀,伊选用蝶式止回阀和隔膜式止回阀;

10、对于要求关闭时水击冲击比较小或无水击的管路,宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。
