一、蝶式双瓣止回阀零部件材料
零件名称 | 碳钢系列 | 不锈钢系列 | 合金钢系列 | 低温钢系列 |
阀体 | WCB | CF8 | WC6 | LCB |
阀瓣 | WCB | CF8 | WC6 | LCB |
垫片 | Flexible Graphite+SS304 | |||
阀盖 | WCB | CF8 | WC6 | LCB |
螺栓 | 35CrMoA | 304 | 35CrMoA | 304 |
螺母 | 35 | 304 | 35CrMoA | 304 |
弹簧 | 60SI2Mn | 304 | 304 | 304 |
二、蝶式双瓣止回阀技术规范
设计标准 | GB/T 12234 |
压力温度等级 | GB/T 12234 |
结构长度 | GB/T 12221 |
法兰尺寸 | GB/T 9113 |
对焊连接 | GB/T 12224 |
检验与试验 | GB/T 9092 |

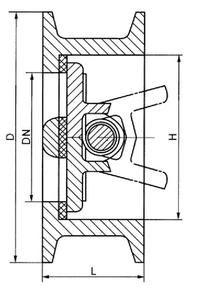

三、蝶式双瓣止回阀外形尺寸
公称通径DN(mm) | L(mm) | H(mm) | D（mm） | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
700 | 229 | 672 | 810 | 804 |
800 | 241 | 778 | 916 | 910 |
900 | 241 | 878 | 1016 | 1010 |
1000 | 300 | 914 | 1124 | 1128 |
