H71H、H71W 型 PN10~PN40 对夹升降式止回阀

对夹升降止回阀具有结构短、体积小、质量轻;对夹升降止回阀阀瓣关闭快速,水锤压力小;对夹升降止回阀流道通畅,流体阻力小,动作灵敏,密封性能好.

H71H、H71W 型 PN10~PN40 对夹升降式止回阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

对夹升降式止回阀用途

H71HH71W  PN10~PN40 对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流。

 对夹升降式止回阀产品特点

1、具有结构短、体积小、质量轻

2、阀瓣关闭快速,水锤压力小

3、流道通畅,流体阻力小;动作灵敏,密封性能好

对夹升降式止回阀性能参数

型号

公称通径

试验压力

工作温度

适用温度

壳体

密封

H71H-16Q

1.6

2.4

1.76

≤235

水、蒸气、油品等

H71H-25Q

2.5

3.75

2.75

≤235

H71W-25H

≤300

H71W-25P

≤200

硝酸等腐蚀性介质

H71W-40H

4.0

6.0

4.4

≤300

H71W-40P

≤200

水、蒸气

 对夹升降式止回阀主要外形和连接尺寸

公称通径 DN(mm)

L

D

1.6

2.5

40

15

25

48

48

48

20

31.5

58

58

58

25

35.5

68

68

68

32

40

80

80

80

40

45

90

90

90

50

56

105

105

105

65

63

125

125

125

80

71

140

140

140

100

80

160

165

165

125

110

190

195

195

150

125

215

225

225

200

160

270

285

290

250

200

330

340

350

300

250

385

400

415

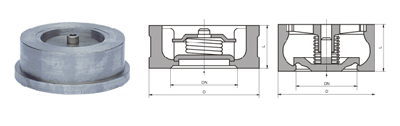

对夹升降式止回阀结构图片

H71H,H71W 型对夹升降式止回阀
