一、法兰保温截止阀性能规范
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
高压密封试验压力（MPa） | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
低压气密封试验压力（MPa） | 0.5～0.7 | ||||
适用介质 | 水、蒸汽、油品（C） | 硝酸类（P）、醋酸类（R） | |||
适用温度（℃） | ≤425 | ≤200 | |||
二、法兰保温截止阀执行标准
设计与制造 | 结构长度 | 法兰尺寸 | 压力 | 试验一检验 |
GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、法兰保温截止阀主要连接尺寸
公称通径 | 尺寸 | ||||||||
L | D | D1 | D2 | b | 3-G | Z-d | H | D0 | |
BJ41W | |||||||||
15 | 130 | 105 | 75 | 55 | 14 | 3/8 | 4-14 | 175 | 180 |
20 | 150 | 115 | 85 | 68 | 14 | 3/8 | 4-14 | 185 | 180 |
25 | 160 | 135 | 100 | 78 | 16 | 3/8 | 4-18 | 210 | 200 |
32 | 180 | 145 | 110 | 85 | 16 | 3/8 | 4-18 | 350 | 200 |
40 | 200 | 160 | 125 | 100 | 16 | 3/8 | 4-18 | 360 | 200 |
50 | 250 | 180 | 145 | 120 | 18 | 1/2 | 4-18 | 380 | 240 |
65 | 265 | 195 | 160 | 135 | 20 | 1/2 | 8-18 | 440 | 240 |
80 | 280 | 215 | 180 | 155 | 20 | 1/2 | 8-18 | 510 | 280 |
100 | 300 | 245 | 210 | 185 | 22 | 1/2 | 8-18 | 620 | 320 |
125 | 325 | 280 | 240 | 210 | 24 | 1/2 | 8-23 | 680 | 360 |
150 | 350 | 335 | 295 | 265 | 26 | 1/2 | 12-23 | 818 | 360 |
200 | 400 | 405 | 355 | 320 | 30 | 1/2 | 12-25 | 1200 | 400 |
250 | 450 | 460 | 410 | 375 | 30 | 1/2 | 12-25 | 1450 | 450 |
300 | 500 | 520 | 470 | 435 | 34 | 1/2 | 16-25 | 1600 | 500 |

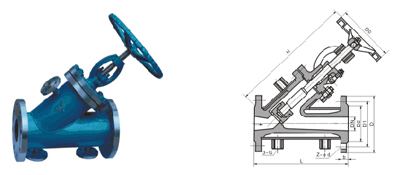

四、法兰保温截止阀结果图
五、法兰保温截止阀安装维护
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
