纯碱专用偏心球阀

纯碱专用偏心球阀偏心阀采用偏心结构,通过传动机构达到调节、切断的目的,纯碱专用偏心半球阀全系列均采用固定球结构;纯碱专用偏心球阀产品耐氯根腐蚀、氨腐蚀,是针对结疤、结垢、结晶、冲刷等应用场合的新一代高性能纯碱行业专用球阀。

纯碱专用偏心球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

一、纯碱专用偏心半球阀应用范围:

纯碱专用偏心阀适用于母I、氨I、半Ⅱ、冷凝液等系统、PN1.64.0MPa、工作温度-70420℃的各种管路上介质的调节或切断。
注:联碱冷析稠厚器至离心机的取出位置(选手动“O”形球阀,勿选蜗轮传动)
碳化塔根部及蒸汽吹堵(选纯碱专用“O”形球阀)
氨碱石灰乳系统(选石灰乳专用“O”形球阀和“V”形球阀)

二、纯碱专用偏心半球阀结构特点:

流通能力大、流阻小。这是因为开启后阀芯位于藏球室内,阀体流道呈直筒形。
操作力矩小,旋转90°即可完成启闭,操作轻便。
密封严密,耐氯根腐蚀,耐结晶冲刷。介质的结疤、结垢不影响启闭,这是费希尔纯碱偏心阀的最显著特点。
使用寿命长,密封面耐磨,阀座有补偿量,可调整。

三、纯碱专用偏心半球阀标准规范:

设计制造标准:GB/T 12237-2007API 608, API 6D
结构长度标准:GB/T 12221-2005ANSI B16.10
连接法兰标准:GB/T 9113ANSI B16.5, JB/T 79.1JB/T 79.2HG 20596HG 20618, SH 3406
压力温度等级:GB/T 12224-2005
试验检验标准:API 598JB/T 9092GB/T 13927-2008

四、纯碱专用偏心半球阀主要技术参数:

称通径 DN (mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

额定流量系数

Kv

125

208

290

465

658

850

1380

2170

3090

4200

5500

7200

9200

Cv

146

243

338

543

768

992

1610

2530

3610

4900

6420

8400

10740



1.6  2.5  4.0Mpa



近似直线



90°



0.40.6 MPa



-70420





2.0* MPa

1.0 MPa

0.5 MPa



ANSI



660

执行机构输出力矩

6032550 Nm

注:1. * 允许压差不大于公称压力值。
2.
有缩减流量系数供选择。
3.
本产品技术性能指标执行GB/T 4213-92

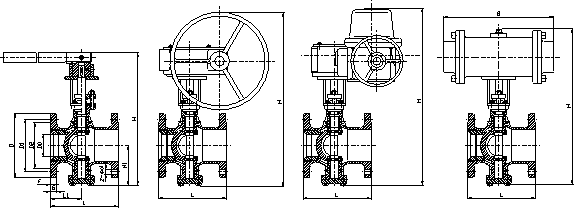

五、纯碱专用偏心半球阀主要尺寸及重量:

纯碱专用偏心球阀,偏心球阀,偏心球阀型

PN16  mm

公称通径

D0

L

L1

D

D1

D2

b

f

Z-Φd

H

H1

B

mm

inch

气动

电动

蜗轮传动

40

1-1/2

49

165

57

150

110

85

16

3

4-18

248

365

225

92

400

50

2

60

178

62

160

125

100

16

3

4-18

248

365

225

92

400

65

2-1/2

75

190

72.5

180

145

120

18

3

4-18

255

375

235

100

400

80

3

89

203

82.5

195

160

135

20

3

8-18

270

380

260

108

400

100

4

113

229

97

215

180

155

20

3

8-18

278

390

270

117

400

125

5

140

254

105

245

210

185

22

3

8-18

335

405

320

140

455

150

6

164

267

114.5

280

240

210

24

3

8-23

358

420

340

177

455

200

8

205

292

121.5

335

295

265

26

3

12-23

405

510

390

200

700

250

10

259

394

148.5

405

355

320

30

3

12-25

449

540

420

252

700

300

12

300

419

169

460

410

375

30

4

12-25

550

605

510

270

700

350

14

350

550

200

520

470

435

34

4

16-25

640

650

600

300

800

400

16

400

600

200

580

525

485

36

4

16-30

760

810

710

350

800

450

18

450

650

228

640

585

545

40

4

20-30

850

890

800

390

800

500

20

500

700

266

705

650

608

44

4

20-34

910

970

860

430

960

PN25  mm

公称通径

D0

L

L1

D

D1

D2

b

f

Z-Φd

H

H1

B

mm

inch

气动

电动

蜗轮传动

40

1-1/2

49

165

57

150

110

85

16

3

4-18

248

365

225

92

400

50

2

60

178

62

160

125

100

16

3

4-18

248

365

225

92

400

65

2-1/2

75

190

72.5

180

145

120

22

3

8-18

255

375

235

100

400

80

3

89

203

82.5

195

160

135

22

3

8-18

270

380

260

108

400

100

4

113

229

97

230

190

160

24

3

8-23

278

390

270

117

400

125

5

140

254

105

270

220

188

28

3

8-26

335

405

320

140

455

150

6

164

267

114.5

300

250

218

30

3

8-26

358

420

340

177

455

200

8

205

292

121.5

360

310

278

34

3

12-26

405

510

390

200

700

250

10

259

394

148.5

425

370

332

36

3

12-30

449

540

420

252

700

300

12

300

419

169

485

430

390

40

4

16-30

550

605

510

270

700

350

14

350

550

200

550

490

448

44

4

16-34

640

650

600

300

800

400

16

400

600

200

610

550

505

48

4

16-34

760

810

710

350

800

450

18

450

650

228

640

600

555

50

4

20-34

850

890

800

390

800

500

20

500

700

266

730

660

610

52

4

20-41

910

970

860

430

960

PN40  mm

公称通径

D0

L

L1

D

D1

D2

b

f

Z-Φd

H

H1

B

mm

 inch

气动

电动

蜗轮传动

40

1-1/2

49

165

57

150

110

85

16

3

4-18

248

365

225

92

400

50

2

60

178

62

160

125

100

16

3

4-18

248

365

225

92

400

65

2-1/2

75

190

72.5

180

145

120

22

3

8-18

255

375

235

100

400

80

3

89

203

82.5

195

160

135

22

3

8-18

270

380

260

108

400

100

4

113

229

97

230

190

160

24

3

8-23

278

390

270

117

400

125

5

140

254

105

270

220

188

28

3

8-26

335

405

320

140

455

150

6

164

267

114.5

300

250

218

30

3

8-26

358

420

340

177

455

200

8

205

292

121.5

375

320

282

38

3

12-30

405

510

390

200

700

250

10

259

394

148.5

445

385

345

42

3

12-34

449

540

420

252

700

300

12

300

419

169

510

450

408

46

4

16-34

550

605

510

270

700

350

14

350

550

200

570

510

465

52

4

16-34

640

650

600

300

800

400

16

400

600

200

655

585

535

58

4

16-41

760

810

710

350

800

450

18

450

650

228

680

610

560

60

4

20-20

850

890

800

390

800

500

20

500

700

266

755

670

612

62

4

20-48

910

970

860

430

960

注:a. 法兰标准为JB/T 79.1JB/T 79.2
b.
阀门结构长度可按用户要求定制
