GU型真空（压力）球阀产品概述 一、真空球阀特点 1、采用1/4旋转气动或电动执行器，工作平稳，阀门开关有电信号输出，可手、电两用。 2、不仅结构简单、密封性好、而且安装尺寸小，驱动力矩小，操作简单，易实现快速启闭 3、可在高真空状态下使用，也可在低压的系统下使用，达到正负压同用的优点。 二、真空球阀主要技术性能 阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 适用温度：Applicable Temperature -30～+150℃ -30～+150℃（PPL密封） 适用范围：Appy Range 真空、乳制品、酒业、生物工程、制药 连接型式 Loose Flange 使用压力范围（Pa） 活套法兰（GB6070、JB919） 0.6×106～1.3×10-4 焊接法兰（GB6070、JB919） 1.6×106～1.3×10-4 快卸法兰（GB4982） 0.1×106～1.3×10-4 螺纹连接 Threaded Connection 1.6×106～1.3×10-4三、真空球阀主要零件材料 NO部件名称材料1阀体CF8CF8M2阀盖CF8CF8M3球SS304SS3164阀座PTFE5阀杆SS304SS3166手把SS3047填料PTFE8密封垫PTFE9螺母SS30410把套PLASTLC11垫圈SS304四、真空球阀外形及连接尺寸（mm）

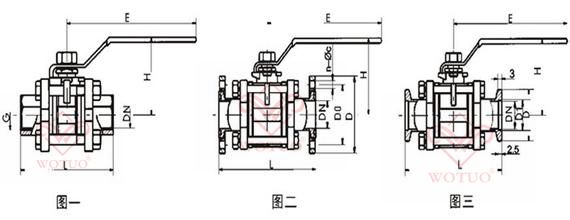

1、螺纹连接真空球阀的外形及连接尺寸（图一） Model型号DNGHELGU-10（G）101/4"5210568GU-16（G）161/2"6413072GU-20（G）203/4"6713082GU-25（G）251"8316590GU-32（G）321-1/4"89165112GU-40（G）401-1/2"100190120GU-50（G）502"125190145GU-63（G）632-1/2"150250185GU-80（G）803"161250210GU-100（G）1004"1802802682、活套法兰连接真空球阀（GB6070）（图二） Model型号DNDDoHELn-φcGU-10（F）10554052105844-φ6.6GU-16（F）16604564130844-φ6.6GU-25（F）257055831651144-φ6.6GU-32（F）329070891651404-φ9GU-40（F）40100801001901604-φ9GU-50（F）50110901251901704-φ9GU-63（F）631301101502501954-φ9GU-80（F）801451251612502208-φ9GU-100（F）1001651451802802808-φ93、快卸法兰连接真空球阀（GB4982）（图三） Model型号DND1DHELGU-10（KF）1012.2305210584GU-16（KF）1617.2306413084GU-25（KF）2526.24083165114GU-32（KF）3234.25589165140GU-40（KF）4041.255100190160GU-50（KF）5052.275125190170 |
五、真空球阀维护和保管
1、真空球阀维护
运行中的阀门要定期检查和维护，严防锈蚀卡阻，要始终保持设备处于完好状态。
填料涵处外漏，检查填料是否压紧。如用软质填料加注密封方式时，需再加注软质填料一直不漏。
法兰处外漏，重新均匀拧紧螺栓一直不漏。
密封面内漏，检查是否关到位，密封面上是否有异物，在允许情况下打开阀门再关上看是否漏。
按维护还漏需检修。
阀门检修时应重新清洗零件，清除异物，污渣和锈斑。更换损坏的填料，垫片，修正密封面。经检修、压力试验合格后方可再次投入使用。具有安全排放装置要从新整定排放压力值，该值小于该使用压力一温度额定值1.1倍。
2、真空球阀保管
阀门应存放在干燥库房内,严禁堆置和露天存放。
阀门开启，两端加封堵盖，防止异物、污渍和锈斑，重新涂防锈油（脂）。必要时开关一次阀门，防止锈蚀卡阻，球体处于开启状态重新加封堵盖。
