内外牙迷你球阀采用减流量通径、螺纹连接、脱蜡精密铸造阀体、卫生极设计、设有阀杆防爆出装置；内外牙迷你球阀主要用于截断或接通管路中的介质，结构紧凑，密封可靠，结构简单，维修方便，经济实惠，全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起球阀密封面的侵蚀，易于操作和维修。
一、内外牙迷你球阀特点
1．流体阻力小、减流量通径、螺纹连接设计。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且球阀的密封面材料采用PTFE，密封性好，能实现完全密封。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起球阀密封面的侵蚀。
7．适用于水、油、气及某些腐蚀性液体。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
二、内外牙迷你球阀主要零件及材质
1 | 阀体 | SS304/SS316 | 5 | 螺钉 | SS304/SS316 |
2 | 阀盖 | SS304/SS316 | 6 | 阀杆 | SS304/SS316 |
3 | 阀座 | PTFE | 7 | O型圈 | NBR |
4 | 球 | SS304/SS316 | 8 | 手柄 | SS304/SS316 |

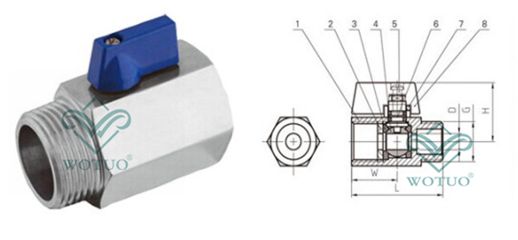

三、内外牙迷你球阀结构示意图
四、内外牙迷你球阀外形尺寸
NPS | G | D | L | W | H |
6 | 1/4" | 7 | 42 | 23 | 26 |
10 | 3/8" | 7 | 42 | 23 | 26 |
15 | 1/2" | 9 | 46 | 23 | 28 |
20 | 3/4" | 12 | 54 | 23 | 31 |
25 | 1" | 15 | 62 | 23 | 34 |
