气动V型调节切断球阀

气动V型调节切断球阀阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒状介质的控制。因此本产品可广泛应用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统中。

气动V型调节切断球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

一、气动V型调节切断球阀简介

气动V型调节、切断球阀是一种直角回转结构的高级控制阀,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。V型球阀阀芯设计成带有特殊形式的V型缺口,具有精确的流量特性和控制能力,适用于各种控制场合,额定流量系数大,可调比大,密封性能,,结构紧凑,体积小,可竖卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒状介质的控制。因此本产品可广泛应用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统中。

二、气动V型调节切断球阀特点

1.气动V型球阀有V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需修理,使用寿命长,为您提供了真正的高效率进行控制工艺状况的一种阀门。

2.具有出色的调节特性:V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。

3.最在流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大、流通阻力小,因此可以使用较小的更加经济适用的阀门尺寸。

4.V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

5.最大可靠安全性:阀体为一个整体机构,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。

三丶气动V型调节切断球阀结构原理

1金属阀座的优越密封性:V型阀座采用可动金属阀座,具有助补偿功能,并具有优越密封性通道及超长的使用寿命,在流向上,泄漏量是≤10-6X额定流量系数;

2.超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

3.气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。

4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气开缸,无润滑油,摩擦系数小耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保转动轴不磨损。

四、气动V型调节切断球阀外形尺寸及重量

1)气动V型调节切断球阀外形结构尺寸图:

气动V型调节切断球阀外形结构尺寸图

2)气动V型调节切断球阀外形尺寸及重量表:



代号号号




DN

L(对夹式)

L(法兰式)

A

H

重量

25

50

102

68

320

11

32

55

102

78

360

12

40

61

114

85

400

13

50

76

124

100

450

14

65

86

143

120

450

16

80

100

165

130

465

18

100

116

194

158

500

19

125

136

213

180

550

23

150

160

229

216

610

35

200

200

243

268

710

57

250

235

297

325

850

95

300


339

460

950

120

350


410

520

1050

180

400


450

580

1300

205

五、气动V型调节切断球阀V型调节阀结构

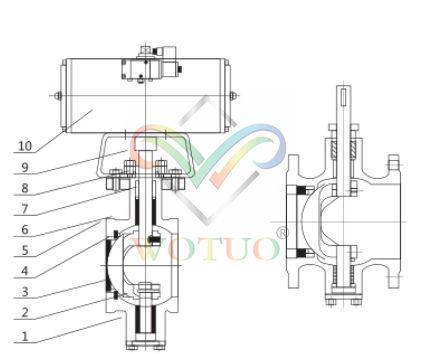

1)气动V型调节切断球阀V型调节阀结构图

气动V型调节切断球阀V型调节阀结构图

上述图片所示数字含义如下表:

序号7

名称

1

阀盖

2

下阀杆

3

阀体

4

球芯

5

阀座

6

弹簧

7

上阀杆

8

填料

9

填料压盖

10

执行机构

六、气动V型调节切断球阀主要性能指标

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

600

额定流量系数

27

47

70

110

170

280

410

750

980

1720

2900

3800

7000

9800

15000

23000

配用气接管

φ6X1(G1/8)

φ8X1.5(G1/4)

φ10X2(G3/8)

最大转角

90°

公称压力

1.62.56.4

工作温度范围

-4-180-4~250

工作气源压力

0.4~0.7

输入信号

-40~20mA·DC220VAC240VDC

泄漏量

10X额定流量

基本误差

±1.5%

回差

1.5%

死区

0.6%

对夹式、法兰式

注:1、可根据用户提供的流量范围进行定制小流量阀门;

2.可以根据用户要求提供单作用弹簧复位阀门

七、气动V型调节切断球阀主要零件材料

阀芯:304316316L(不锈钢)

阀体:304316316LZG25

密封阀座:(硬密封座)304316和(软密封座)聚四氟乙烯
