三通球阀

三通球阀采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小;三通球阀具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。

三通球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

一、三通球阀的概述

三通球阀可为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。三通切换阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L形只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。球阀是用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启闭动作的阀门。

二、三通球阀的优点

1.三通球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线相通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

2.三通球阀启闭迅速,启闭时只需把球体转动90°,方便而迅速。

3.三通球阀结构较简单,体积较小,重量较轻。特别是它的高度远小于闸阀和截止阀。

4.三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。

5.三通球阀的使用寿命长,流通能力大,阻力小。

三、三通球阀的执行标准

设计依据Design Standard

GB

ASME

设计标准 Design Standard

GB/T 12237

ASME B 16.34

结构长度 Face to Face

GB/T 12221

ASME B 16.10

连接法兰Flanged Size

JB/T 79

ASME B16.5

实验和检验 Test and Inspection

JB/T 9092

API 598

四、三通球阀的压力试验

试验压力(MPa)

公称压力(MPa)

压力级(class)

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.75

6.0

9.6

15.0

3.0

7.5

16.5

2.4

3.8

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

12.1

1.5

2.8

气密试验

0.40.7MPa

五、三通球阀的零件材料

序号

零件名称

材质

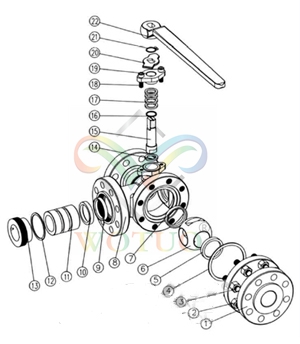

三通球阀零件材料示意图

注:系列阀门主要零部件及密封面的材质可根据实际工况调价或用户特殊要求设计选用

GB

ASTM

1

右体

WCB

A216-WCB

2

螺母

35

A194-2H

3

螺柱

35CrMoA

A193-B7

4

垫片

柔性石墨+不锈钢

柔性石墨+不锈钢

5

密封圈

PTFE

PTFE

6

球体

25+ENP

A105 + ENP

7

密封圈

PTFE

PTFE

8

阀体

WCB

A216-WCB

9

密封圈

PTFE

PTFE

10

密封圈

PTFE

PTFE

11

阀座

25

A105

12

O型圈

氟橡胶

氟橡胶

13

预紧螺母

25

A105

14

填料

1Cr13

A276-410

15

阀杆

1Cr13

A182-F6a

16

垫片

PTFE

PTFE

17

填料

柔性石墨

柔性石墨

18

螺钉

35CrMoA

A193-B7

19

填料压盖

WCB

A276-WCB

20

定位片

Q235A

碳钢

21

挡圈

65Mn

AISI 1556

22

手柄

KT330-08

A47-667 32510

六、三通球阀的内部流通示意图

三通球阀的内部流通示意图

七、三通球阀的主要外形和连接尺寸

三通球阀的主要外形和连接尺寸

DN (mm)

15

20

25

40

50

65

80

100

125

150

200

250

300

NPS(in)

1/2

3/4

1

11/2

2

21/2

3

4

5

6

8

10

12

L

140

165

165

250

260

320

320

370

510

510

580

680

720

L1

70

83

83

125

130

160

160

185

255

255

290

335

360

手动

H

64

84

84

152

157

183

183

195

355

355

430

475

550

W

130

160

200

500

500

600

600

700

850

850

1000

1000

1000

Kg

3.5

4.5

6.8

10.5

14.2

22.1

28.5

49.5

58.4

65.2

75.8

95.2

125

电动

H1

-

-

-

-

-

-

546

558

718

742

817

878

946

电动装置

-

-

-

-

-

-

Q60-1

Q60-1

Q60-1

Q120-1

Q120-1

Q120-1

Q120-1

气动

H2

215

235

260

328

400

427

488

500

660

756

831

952

1020

电动装置

AG09

AG09

AG13

AG13

AW13

AW13

AW13

AW17

AW17

AW20

AW20

AW28

AW28
