ZDRV电动V型调节球阀

ZDRV电动V型调节球阀具有额定流量系数大,可调比大、密封性通道优越,结构紧凑,体积小等优点。适用于控制气体,液体及固态颗粒状介质。由于阀芯和阀座之间回转时具有很大的剪切及自洁功能,尤其是用含有纤维性、微小固体颗粒的悬浊液及固体颗粒状介质的控制。

ZDRV电动V型调节球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

 一、ZDRV电动V型调节球阀简介

电动V型调节切断球阀是一种直角转型的高级电动控制阀,它配最新型的电子式电动执行器,具有机内伺服,无需无伺服放大器,直接接受4-20mA信号及220VAC电源作动力,可靠性及灵敏度大大提高。V型球芯设计成带有特殊形状的V型缺口,具有精确的流量特性和控制能力,适用于各种控制场合。具有额定流量系数大,可调比大、密封性通道优越,结构紧凑,体积小等优点。适用于控制气体,液体及固态颗粒状介质。由于阀芯和阀座之间回转时具有很大的剪切及自洁功能,尤其是用含有纤维性、微小固体颗粒的悬浊液及固体颗粒状介质的控制。因此本产品可广泛应用于石油、化工、造纸、电力、治金、制药、环保、水处理、楼宇自动化等工业部门的自控系统中。

二、ZDRV电动V型调节球阀特点

1电动V型球阀由V型球阀、电子式电动执行机构组成。

2具有出色的调节特性;V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广播的范围内提供精确的控制

3最大流动容积:由于他的流线型外形以及满指教回转控制缘故,使窖的最大值特别高,流通能力特别大、流通阻力小,因此可以使用较小的更加经济适用的法门尺寸。

V型阀caiy9ong轴承结构机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

4最大可靠(安全)性:阀体为一个整体结构,坚固耐用,操作不受管道压力影响,并可避免阀体渗透漏。

5.金属阀座的优越密封性:V性阀采用可动金属阀座,具有自主补功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量10-6X额定流量系数。

6.超强的剪切能力:V型阀采用金属硬密封结构,V型阀芯及金属阀座在无间隙回转运动中,V型缺口与阀座产生一个强大的剪切能力切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

7采用电子式电动执行机构体积精小,控制精度高,可靠性高,维护简便等优点。

三、ZDRV电动V型调节球阀结构原理ZDRV电动V型调节球阀结构原理

电动V型调节阀,由电子式电动执行机构和V型球阀组成,如图1所示,电动执行机构是V型球阀的驱动装置,它的电源为动力,接受统一信号(0~10mA4~20mADC)。将此转变成与输入信号相对应位移。因此一定的输入信号,就对应于一定的转角,实现比例制作。二位接受220VAC作动,通过电机正反转实现开关动作并输出搭救阀位。

四、ZDRV电动V型调节球阀主要技术参数

公称通径

25

32

40

50

65

80

100

125

150

250

300

350

350

400

额定流量系数

27

47

70

110

170

280

410

750

980

2900

3800

3800

7000

9800

最大转角

90°

公称压力

1.62.56.4

工作温度范围

-4~250

控制电压

220VAC,380VAC,etc

输入信号

-40~20mA·DC

输出信号

触点信号Contact signal:1KΩ1~5VDC,4~20Ma·DC

基本误差

±1.5%

回差

1.5%

死区

0.3%

泄漏量

10-6X额定流量

五、ZDRV电动V型调节球阀结构图

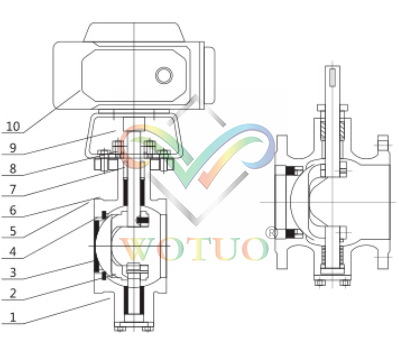

(1)ZDRV电动V型调节球阀结构图

ZDRV电动V型调节球阀结构图

上述图片数字所代表含义如下表:

序号

名称

1

阀盖

2

下阀杆

3

阀体

4

球芯

5

阀座

6

弹簧

7

上阀杆

8

填料

9

填料压盖

10

执行机构

六、ZDRV电动V型调节球阀安装、使用注意事项

1.安装V型球阀时,应注意阀体上的流向标识,以免流通方向错误,影响使用。

2.V型球阀使用前应确认阀全开的前提下对管道进行冲洗,以免有焊渣等杂物刮伤密封面。

3.电动V型球阀一般都设置旁通管路,在检修或更换球阀时,可使用旁通管路让流程照常进行。

4.电动v型球阀可以水平180°范围内竖卧安装,切勿将电动执行器朝下倒装。

5.电动V型球阀配有手动扳手,在阀门有故障或数据不准的情况下可进行手动操作。

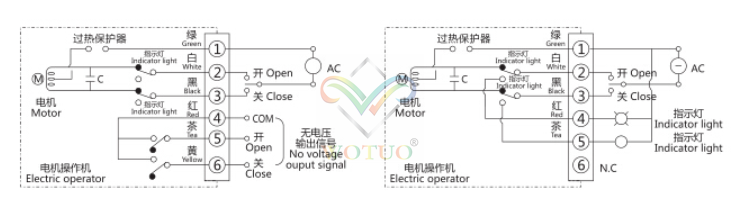

6.电动V型球阀接线图以及调试步骤相见电动执行器说明书。

7.使用过程中如发现填料渗漏,紧固一下压盖螺栓即可解决。

七、ZDRV电动V型调节球阀外形尺寸及重量

1ZDRV电动V型调节球阀外形结构图

ZDRV电动V型调节球阀外形结构图



2ZDRV电动V型调节球阀外形尺寸及重量表

DN

L

L

A

H

B

25

50

102

68

320

158

32

55

102

78

360

158

40

61

114

85

400

207

50

76

124

100

450

207

65

86

143

120

450

207

80

100

165

130

465

256

100

116

194

158

500

256

125

136

213

180

550

256

150

160

229

216

610

256

200

200

243

268

710

256

250

235

297

325

850

380

300


339

460

950

380

350


410

520

1050

380

400


450

580

1300

380
