燃气球阀

燃气球阀采用PTFE(特氟隆)等材料作为密封,燃气球阀具有良好润滑性和弹性,与球体摩擦系小,使用寿命长;燃气球阀启闭迅速,启闭时只需把球体转动90,方便而迅速;燃气球阀用于城市燃气,液氨,液化气等管道作为控制介质截止的启闭装置。

燃气球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

一、燃气球阀用途和性能规范

燃气球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.

二、燃气球阀操作原理和结构说明

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.

三、燃气球阀性能规范

压力等级

常温试验压力(Mpa)

壳体

密封

低气压密封

公称压力(LB)

150

3.0

2.2

0.6

300

7.5

5.5

0.6

适用温度

-40~+80

适用介质

天然气, 液化石油气等

四、燃气球阀主要零件材料:







   WCB



   304SS



PTFE(特氟隆)-聚四氟乙烯



铬不锈钢Cr13

阀杆填料

聚四氟乙烯

中法兰螺母/螺栓

35#

五、Q41F燃气球阀主要外形尺寸和连接尺寸:

DN

L

D

D1

D2

D6

b

f

z-d

H

25

150

115

85

65

58

16

2

4-*14

150

32

165

135

100

75

66

18

2

4-*18

160

40

180

145

110

85

76

18

3

4-*18

175

50

200

160

125

100

88

20

3

4-*18

185

65

220

180

145

120

110

22

3

8-*18

200

80

250

195

160

135

121

22

3

8-*18

220

100

320

135

190

160

150

24

3

8-*23

248

125

400

270

220

188

176

28

3

8-*25

380

150

400

300

250

218

204

30

3

8-*25

420

200

600

375

310

278

260

34

3

12-*25

530

注:≥DN200以上阀门选用Q347型固定球阀.
六、Q347F固定燃气球阀主要外形尺寸和连接尺寸:

DN

L

D

D1

D2

b

f

z-d

H

250

568

425

370

332

36

3

12-*30

608

300

648

485

430

390

40

3

16-*30

774

350

762

550

490

448

44

3

16-*34

820

400

883

610

550

505

48

3

16-*34

900

450

914

660

600

555

50

3

20-*34

1050

500

991

730

660

610

52

3

20-*41

1200

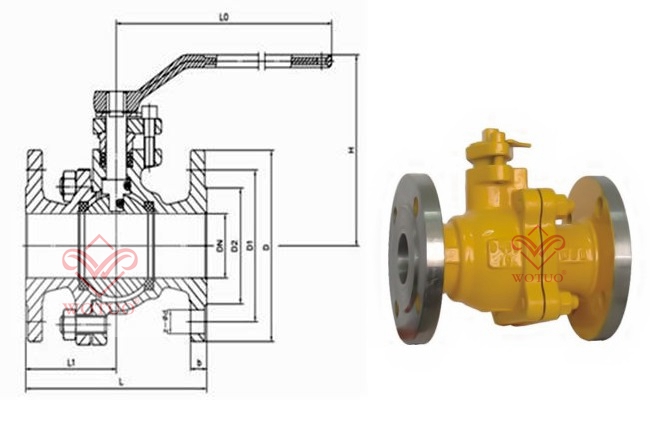

七、燃气球阀结构示意图

 燃气球阀,燃气球阀型号,燃气球阀尺寸

八、燃气球阀的维修维护

1、手动球阀维修前,先解除管线上的压力并把球阀完全打开,在断开电源或气源,将执行机构与支架脱离。

2、必须确定球阀上,下游管道压力卸除后,才能开始操作。

3、分解再装配时的步骤和流程。

4、清洗剂应与手动球阀中的橡胶件、塑料件、金属件及工作介质等均相容。介质为燃气时,可用汽油将金属零件进行清洗,非金属零部件应用纯净水或酒精清洗。

5、分解下来的零部件可以用浸洗方式清洗,未分解下来的零部件可用干净的绸布浸渍清洗剂进行擦洗。清洗玩必须去除所有粘附在壁面上的油脂、污垢、积胶、灰尘等。

6、非金属零件后不应在清洗剂中长时间浸泡 ,避免膨胀、腐蚀。

7、清洗后可用新绸布进行擦干,等壁面清洗剂彻底挥发后在进行装配,此时应注意不能长时间搁置,否则会造成生锈、灰尘污染问题。

8、所有零件清洗完擦干后,在用润滑脂润滑金属材料、橡胶件、塑料件。介质为燃气时,可用例如特221 润滑脂。在密封件安装槽的表面上、橡胶密封件上、阀杆的密封面及摩擦面上多涂一薄层润滑脂。

9、装配时不允许有金属碎屑、纤维、灰尘及其它杂质、异物等污染停留在零件上或进入内腔。
