阀门填料处的泄露及解决办法

阀门填料处的泄露及解决办法

    阀门主要用于控制各种设备及工艺管路上流体介质的运行。根据生产中对泄漏事故的统计,阀门的泄漏(外漏)常发生在填料密封、法兰及阀体上。阀门的泄漏可造成阀杆冲蚀、密封面磨损及泄漏孔洞的逐渐扩大,使阀门损坏报废。泄漏使介质外流引起消耗增加,成本上升,企业的经济效益下降。例如,1个3ram的孔洞,在压力为1.OMPa时,每天损失热水约10吨。1个4mm的泄漏孔,在压力为1.6MPa时,每天损失饱和蒸汽2.5吨。如果易燃、易爆、有毒和有害介质外泄,则易发生火灾、爆炸、中毒和人身伤亡等事故。如果强腐蚀介质外漏,会加快厂房和设备的腐蚀速度,使用寿命缩短。外祸的介质污染环境,破坏农牧和渔业生产,损害人们的身体健康。泄漏产生的噪声和气昧等影响操作人员的工作情绪,使误操作事放增多。泄漏的存在严重威胁着安全生产,甚至使生产无法进行,装置被迫停车,企业的非计殳『停产事故增多。因此,研究阀门泄漏及处理方法对阀门的设计及使用单位都是十分重要的。

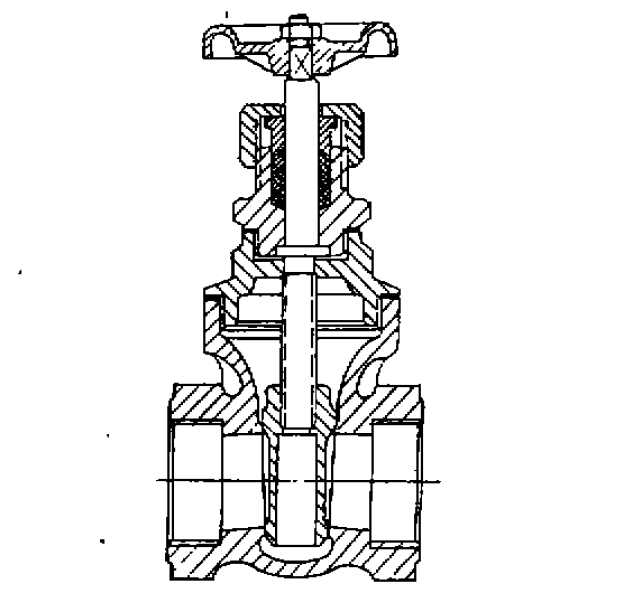

    下面以Z15W-10型内螺纹暗杆楔式闸阀分析填料泄漏及原因,下图所示为Z15W-10型内螺纹暗杆楔式闸阀,填料装人填料函以后,经压盖对其施加轴向压力。由于填料的塑性,使其产生径向力,并与阀杆紧密接触,但这种接触并不是非常均匀的。有些部位接触的紧,有些部位接触的松,还有些部位投接触阀,该阀的填料密封结构如图2所示。填料装入填料函以后,经压盖对其施加轴向压力。由于填料的塑性,使其产生径向力,并与阀杆紧密接触,但这种接触并不是非常均匀的。有些部位接触的紧,有些部位接触的松,还有些部位投接触封的机理就是“迷宫效应”。3-160930230032L3.png

    阀门填料处的泄露及解决办法在使用过程中,阀杆同填料之间存在着相对运动。这个运动包括转动和轴向移动。在使用过程中,随着开启次数的增加,相对运动的次数也随之增多,还有高温、高压和渗透性强的流体介质的影响,阀门填料函也是发生泄漏事故较多的部位。造成填料泄漏的主要原因是界面泄漏,对于编织填料还会出现渗漏(压力介质沿着填料纤维之间的檄小缝隙向外泄漏)。阀杆与填料问的界面泄漏是由于填料接触压力的逐渐减弱,域料自身的老化等原因引起的,这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。随着时间的推移,压力介质会把部分填料吹走,甚至会将阀杆冲刷出沟槽。
