新型过滤式Y形法兰截止阀的工作原及结构特点

新型过滤式Y形法兰截止阀的工作原及结构特点

        截止阀常用蒸汽和气体而且密封好,应用十分广泛,普通截止阀不具有对介质进行过滤净化的功能。所以,在介质纯净度要求较高的工况,需要在管道上安装一台过滤器。针对有些管道没有足够的空间安装过滤器的情况,设计了对流通介质有过滤净化功能的新型过滤式Y 形截止阀。该阀安装空间小,直通式流道使介质流阻很小,能够对介质进行过滤净化,成本小。

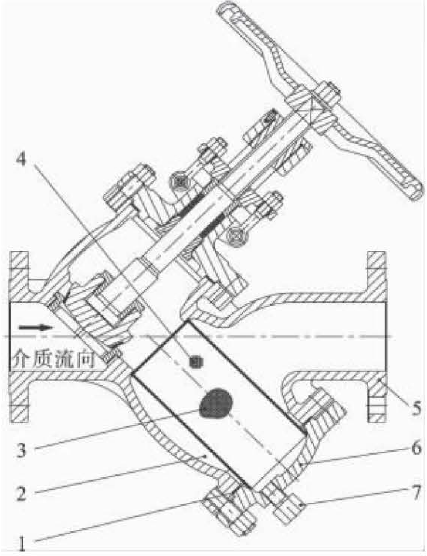

        过滤式Y形截止阀(图1 )在使用过程中主要用于切断和导通介质,对介质进行过滤净化。此阀密封形式为硬密封(也可以作成软密封) 。手轮顺时针转动阀门关闭,逆时针转动阀门开启。过滤式Y形法兰截止阀由阀体、阀座、阀盖、阀瓣、阀杆、传动机构、过滤网、滤芯及密封件和安装件等组成。在阀体出口通道内设有过滤装置。过滤装置由与出口通道连通的过滤室、安装于过滤室内的过滤网以及过滤室端盖组成。当阀瓣开启时,介质由阀体迸口通道通过阀座进入过滤网,过滤后从阀体出口通道流出,使出口介质得到过滤净化。过滤网由金属丝网制成圆筒形状,在金属丝网里面设置滤。滤芯为与金属丝网相同形状的多孔不锈钢圆筒,与金属丝网紧贴安装,增加金属丝网的强度,防止金属丝网被介质冲刷变形。过滤室端盖上设有排污阀,打开排污阀可以排放过滤室内的杂质,过滤室端盖与阀体之间设有密封垫。
        在阀门关闭状态下,打开过滤室端盖即可取出滤网进行清洗或更换。阀杆与阀体进出口通道轴线之间构成Y 形, 阀座密封面与阀体进出口通道轴线之间成α 角, 而介质流动方向保持不变, 可减小介质流阻和压力损失。此阀仅在全开或全关状态下使用,不能调节流量。阀瓣与阀杆用阀瓣螺母连接,间杆上端设有阀杆螺母和手轮, 通过转动手轮实现阀瓣的开启和关闭。阀盖与阀体之间设有密封垫, 阀盖与阀杆设有密封填料,保证阀门密封。
过滤式Y形截止阀按时1873标准设计制造。法兰连接形式按ASME B16. 5 标准设计, 检验和试验执行API 5 98 标准。
         过滤式Y形截止阀的阀杆与阀体进出口通道轴线之间构成Y形阀轩的开启高度相比直通式截止阀的阀杆开启高度降低约30% ,所以,适用于安装空间受限的管道。一般截止阀阀瓣开启高度为公称通径的25~30% ,而过滤式Y形截止阀在不增加阀体高度的前提下,控制阀轩的行程,阀瓣开启高度可以为公称通径的50% ,减少了介质对阀瓣密封面的直接冲蚀, 延长了阀瓣密封面的寿命。
        直流式流道阀座密封面与阀体进出口通道轴线之间成α角,介质流道接近直线型,介质流动方向几乎不改变, 可减小介质流阻和压力损失。
        在管道上通常是控制阀和过滤器同时使用控制和净化介质。而过滤式Y形截止阀的一体化结构同时具有介质的切断、导迪、节流和过滤净化功能,相对降低了阀门自重和生产成本, 减少了管道的安装空间及阀门与管道连接处的泄漏点,改善了管道的受力状态, 降低管道附加应力的产生。改变过滤网目数就能够适合各种不同介质的净化。在阀门关闭状态下, 在管道上就可以更换过滤网或者排污,维护方便。
        过滤式Y型截止阀适用于石油、化工、天然气、水处理、冶炼、电力、食品、造纸、电子、纺织、制药、煤炭及矿山等带有固体颗粒介质的工况, 工作温度范围为一29~425℃(改变结构形式最低温度可达到一196 ℃ )。
