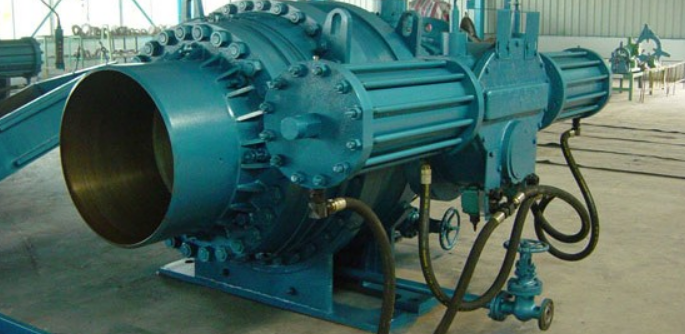

液动球阀的手动增压机结构详细介绍

煤气管道中有很多阀门需要快速的关闭和开启，所以都采用气液系统米驱动的阀门，也可以进行远距离控制，由于输送的煤气管道内的介质压力变化起伏比较大，在压力比较打的时候，球体转动的摩擦力矩很大开启和关闭阀门就比较困难了，必须要求较大的驱动力，这就需要有一套应急的机构向驱动系统输入能量，提高工作介质的压力。

所以液动球阀气液驱动系统中设置了一套手动增压机构。这种手动机构工作可靠并具有一定的工作效率，工作人员在进行阀门启闭操作时的体力消耗也很小。液动球阀的手动增压机结构详细介绍用以控制安装在主煤气管道中的球阀。球阀公称通径为500mm，公称压力为8MPa。两个压力容器是控制阀门开启和关闭的。容器内为气液两相，下半部装油，上半部由压缩机输入空气，变换空气的压力就可以实现球阀的近距离操作或远距离控制。在压缩空气的作用下，容器中的油经过滤油器、单向节流阀和手动换向阀的中位流入液压缸的半个型腔。液压缸中的活塞被压力油推动，活塞带动摇杆使球阀的球体转动。同时，液压缸另外半腔中的油流入另一压力容器，容器中的空气与大气连通。如果压缩空气的压力不能克服球体转动时的摩擦力，或者是发生了意外情况，失去压缩空气来源，为完成阀门的启闭动作，可以操纵手动换向阀，接通手动增压机构的手动增压机构是单向作用的，工作效率低，还有加载不稳等缺点。

改进后的手动增压机构在中间板上加工出许多通道，把泵、换向阀(20ram，8MPa)和管接头按需要连通，安全阀也装在中间板上，结构十分紧凑。手轮转动时由滑块推动两个柱塞进行往复运动，柱塞使泵壳封闭腔中的油升压后进入驱动系统中。用通用蝶阀实现油的低压吸八和高压排放。泵是双作用的，因而加载平稳，效率较高这种手摇泵的技术特性为：手轮每转一周排油2lml，排油公称压力5．2MPa，最大压力可达8MPa 在公称压力时，加在手轮把柄上的作用力为180N。

改进后的手动增压机构在实际的使用过程中，我发现不仅提高了工作效率，也改善了加载不稳缺点。
